黄绿静电跨接线运用以及截面积介绍

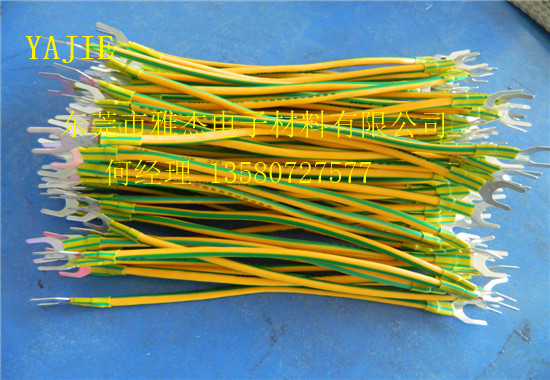

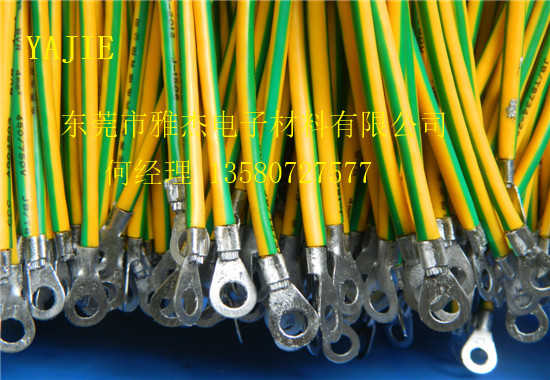

黄绿双色接地连接线 灯饰用黄绿地环线

黄绿接地线：

在防雷工程中接地是必不可少的，所有的防雷设备都必须做接地才能有防雷效果，防雷接地线的线径对雷电流的泄放是有影响的。下面介绍一下相关规范中对防雷设备接地线径的选择要求。

一、从防雷方面考虑接地线径

从防雷方面考虑，保护接地线的线径很容易被满足。满足雷电流的泄放不是接地线线径需要考虑的主要方面。

按照单根接地线泄放的过电流是否达到25％直击雷电流作为防雷接地线线径选取的分界线。通信设备的防雷是防感应雷，如果被雷电直接击中，在好的防雷接地也不可能扛的祝而且通信局站的建站要求，就是建筑物要给机房内的设备提供直击雷保护，所以设备上单根接地线泄放的雷电流几乎不可能达到25％的直击雷电流。

按照IEC 61312-1的第3.4.1节要求，如果有一个小于25％的直击雷电流流过等电位连接导体（馈线的接地线属于等电位连接导体），导体截面积应符合IEC 61024-1的表7要求。在 IEC 61024的表7中，规定如果材料为铜，则连接导体的小截面积为6mm2。如果大于25％，截面积应符合表6要求。 IEC 61024的表6中，规定如果材料为铜，则连接导体的小截面积为16mm2。
